性能特點：結構簡單，補償量大

應用范圍：在冶金行業的高溫氣體輸送管線會應用到高溫型波紋補償器，在化工領域零會用到耐腐蝕波紋補償 業、電力行業、在建筑行業都會涉及到不同型號的波紋補償器

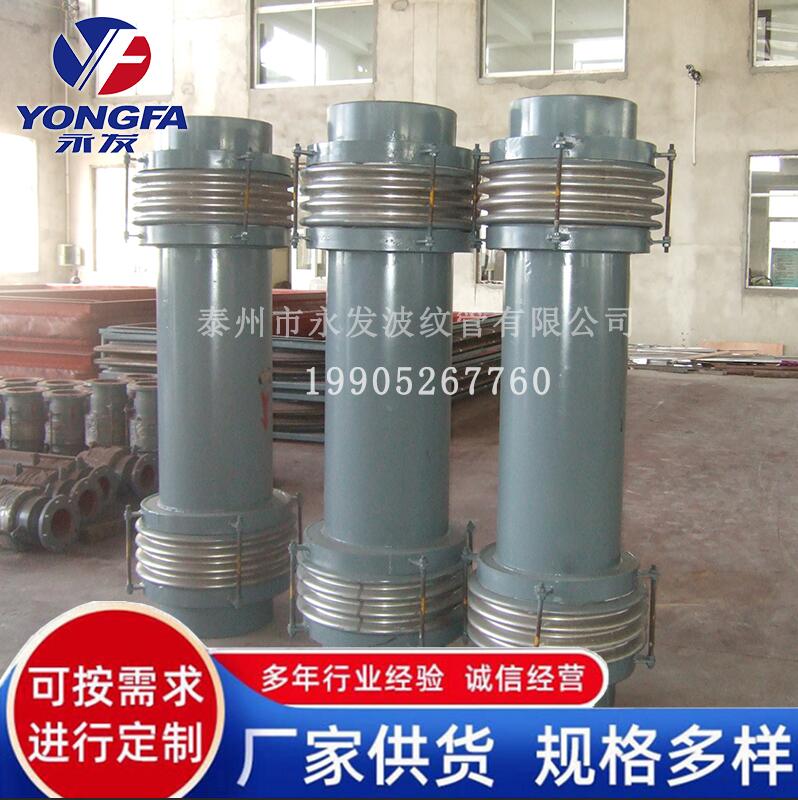

波紋補償器由兩段波紋管、中間連接管、兩端連接管、長拉桿等結構部件組成。這種補償器只能吸收軸向位移，不能吸收其他位移。復合軸向波紋補償器的長拉桿不是受力構件，不能承受不銹鋼波紋管的內部壓力推力。因此，支吊架的設計要合理。補償器的長拉桿主要用于防止波紋管彎曲。本發明結構簡單，補償量大，一般用于次數少、補償量大的管道。

波紋補償器的結構特點:

波紋補償器由兩段波紋管、中間連接管、兩端連接管、長拉桿等結構部件組成。這種補償器只能吸收軸向位移，不能吸收其他位移。復合軸向波紋補償器的長拉桿不是受力構件，不能承受不銹鋼波紋管的內部壓力推力。因此，支吊架的設計要合理。補償器的長拉桿主要用于防止波紋管彎曲。由于復合軸向波紋補償器吸收軸向位移較大，波數較多，容易失穩，而長拉桿對防止失穩起到了引導作用。

波紋補償器安裝注意事項:

1. 如果波紋補償器中有導流裝置，導流方向須與管道介質流動方向一致(應在補償器上標明導流方向);

2. 波紋補償器安裝好后，須將環板兩側的螺母擰緊。
